وایرینگ تابلو برق یکی از مهم‌ترین مراحل در فرآیند ساخت و نصب تابلوهای برق صنعتی و ساختمانی است. در واقع، هر تابلو برق بدون سیم‌کشی دقیق و اصولی، عملاً قابل استفاده نخواهد بود. در این مقاله از اترس تابلو نیرو تولید کننده انواع تابلو برق بررسی می‌کنیم که وایرینگ چیست، چه کاربردی دارد، و چرا رعایت استانداردهای آن در عملکرد ایمن و مطمئن سیستم برق اهمیت دارد.
وایرینگ تابلو برق چیست؟

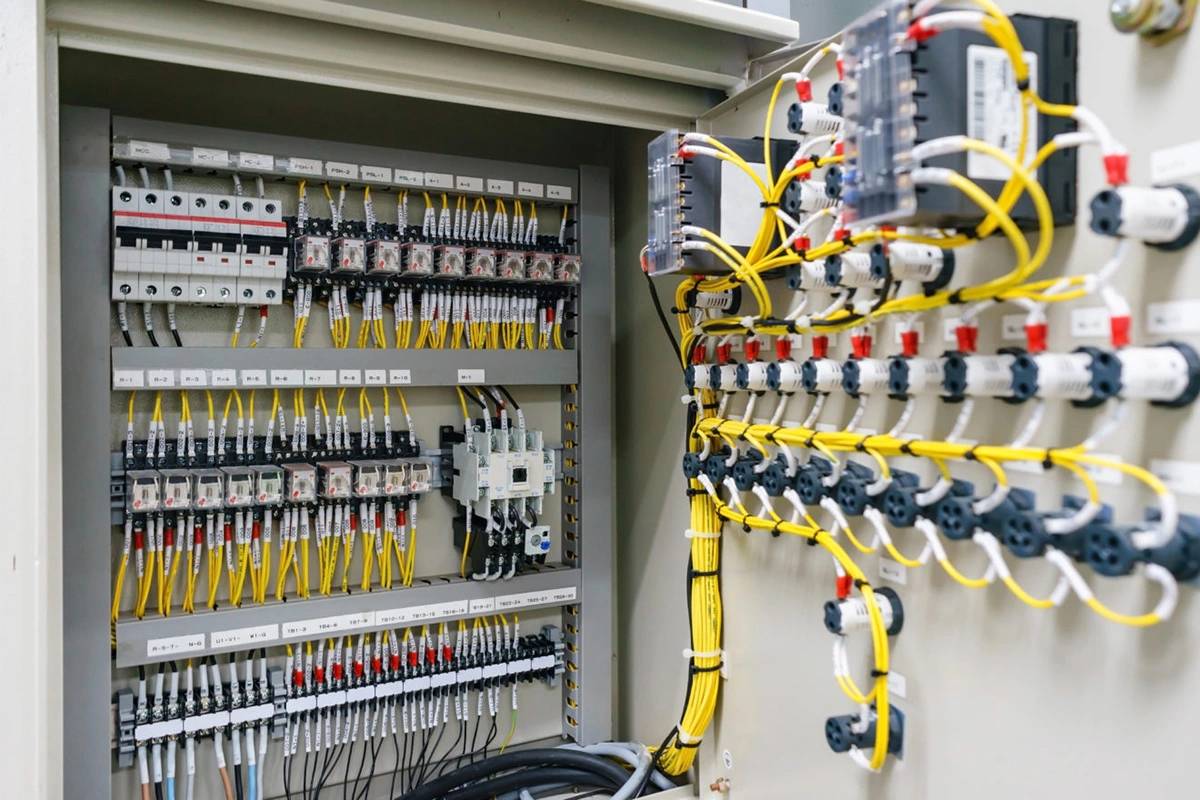

به زبان ساده، وایرینگ تابلو برق (Electrical Panel Wiring) به معنای سیم‌کشی داخلی تابلو برق است. در این فرآیند، سیم‌ها و کابل‌ها به‌صورت منظم و طبق نقشه‌ی طراحی‌شده بین اجزای مختلف تابلو مانند کلیدها، فیوزها، کنتاکتورها، رله‌ها و ترمینال‌ها متصل می‌شوند.
هدف اصلی وایرینگ، برقراری مسیرهای ارتباطی بین تجهیزات الکتریکی برای کنترل و توزیع صحیح جریان برق است.
اهمیت وایرینگ در عملکرد تابلو برق
در نگاه اول، ممکن است سیم‌کشی تنها یک کار فنی ساده به نظر برسد، اما در واقع نقش حیاتی در ایمنی، کارایی و دوام تابلو برق دارد. یک اشتباه کوچک در انتخاب سیم، مسیر یا برچسب‌گذاری می‌تواند باعث بروز مشکلاتی جدی مانند اتصال کوتاه، سوختن تجهیزات یا خطر برق‌گرفتگی شود.
بنابراین، انجام وایرینگ باید توسط افراد متخصص و طبق استانداردهای بین‌المللی مانند IEC یا VDE انجام گیرد.
اجزای اصلی در فرآیند وایرینگ تابلو برق
هر تابلو برقی دارای اجزای مختلفی می‌باشد که باید آنها را با سیم کشی به صورت اصولی به یکدیگر متصل کنید مانند اجزای زیر که باید در هر تابلو برق به درستی سیم کشی و متصل شوند:
۱. ورودی و خروجی‌ها
شامل کابل‌های اصلی تغذیه (ورودی) و کابل‌هایی هستند که انرژی را به مصرف‌کننده‌ها (خروجی) منتقل می‌کنند.
۲. کلیدها و فیوزها
برای کنترل و حفاظت از مدارهای الکتریکی استفاده می‌شوند. اتصال درست آنها در وایرینگ اهمیت زیادی دارد.
۳. کنتاکتورها و رله‌ها
در تابلوهای صنعتی، کنترل روشن و خاموش شدن موتور‌ها یا تجهیزات برقی توسط این اجزا انجام می‌شود.
۴. ترمینال‌ها
نقش رابط بین سیم‌های داخلی تابلو و سیم‌های بیرونی را دارند.
برای سفارش ساخت تابلو برق با کارشناسان اترس تابلو نیرو تماس بگیرید. ۰۹۱۲۰۵۳۳۶۶۵
مراحل انجام وایرینگ تابلو برق
فرآیند وایرینگ معمولاً در چند مرحله انجام می‌شود:
- مطالعه نقشه الکتریکی:
پیش از هر چیز، نقشه سیم‌کشی باید بررسی شود تا محل دقیق هر قطعه مشخص گردد. - انتخاب نوع و سایز سیم:
سیم‌ها بر اساس جریان عبوری، ولتاژ کاری و نوع مدار (قدرت یا فرمان) انتخاب می‌شوند. - نصب تجهیزات روی شاسی تابلو:
تمامی تجهیزات مانند کلیدها، فیوزها و رله‌ها در محل مشخص نصب می‌شوند. - برقراری اتصالات طبق نقشه:
در این مرحله سیم‌ها به ترمینال‌ها و اجزای مختلف متصل می‌شوند. - برچسب‌گذاری و نظم‌دهی سیم‌ها:
هر سیم باید دارای شماره و لیبل باشد تا در زمان تعمیر یا عیب‌یابی، مسیر آن به‌راحتی قابل شناسایی باشد. - تست و بازرسی نهایی:
پس از اتمام وایرینگ، تابلو برق تست می‌شود تا از صحت اتصالات و عملکرد ایمن مدار اطمینان حاصل گردد.
نکات مهم در وایرینگ تابلو برق
برای انجام یک وایرینگ استاندارد و حرفه‌ای، رعایت چند نکته الزامی است:
- استفاده از سیم با سطح مقطع مناسب
- جداسازی مسیر سیم‌های قدرت و فرمان
- استفاده از کانال‌ها و داکت‌های مخصوص برای نظم‌دهی
- رعایت فاصله ایمنی بین سیم‌های فشار قوی و ضعیف
- استفاده از شماره سیم، لیبل و نقشه به‌روز
- اطمینان از سفت بودن ترمینال‌ها و اتصالات
کاربردهای وایرینگ تابلو برق
وایرینگ تنها محدود به تابلوهای صنعتی نیست، بلکه در انواع پروژه‌ها کاربرد دارد:
- تابلو برق صنعتی: کنترل خطوط تولید، موتورهای الکتریکی و سیستم‌های اتوماسیون
- تابلو برق ساختمانی: توزیع برق در ساختمان‌های مسکونی و تجاری
- تابلو برق موتورخانه: کنترل پمپ‌ها، فن‌ها و تجهیزات سرمایش و گرمایش
- تابلو فرمان آسانسور: کنترل حرکات، سنسورها و ایمنی آسانسور
سخن آخر
در پاسخ به این پرسش که وایرینگ تابلو برق چیست و چه کاربردی دارد باید گفت: وایرینگ همان قلب تپنده تابلو برق است که بدون آن هیچ سیستمی قادر به عملکرد صحیح نخواهد بود. سیم‌کشی دقیق، منظم و مطابق استاندارد باعث افزایش ایمنی، کاهش خطا و طول عمر بیشتر تجهیزات می‌شود.
بنابراین، انتخاب نیروی متخصص و استفاده از تجهیزات باکیفیت در اجرای وایرینگ، سرمایه‌گذاری هوشمندانه‌ای برای هر مجموعه صنعتی یا ساختمانی محسوب می‌شود.
