مزایای تابلو برق در زندگی، برق نقشی حیاتی در زندگی انسان ایفا می‌کند. از روشنایی خانه‌ها تا راه‌اندازی صنایع عظیم، همگی به این انرژی شگفت‌انگیز وابسته‌اند. اما این انرژی چگونه به دست ما می‌رسد و به طور ایمن و کارآمد توزیع می‌شود؟ در اینجا، نقش تابلو برق به عنوان قلب تپنده‌ی دنیای مدرن آشکار می‌شود.

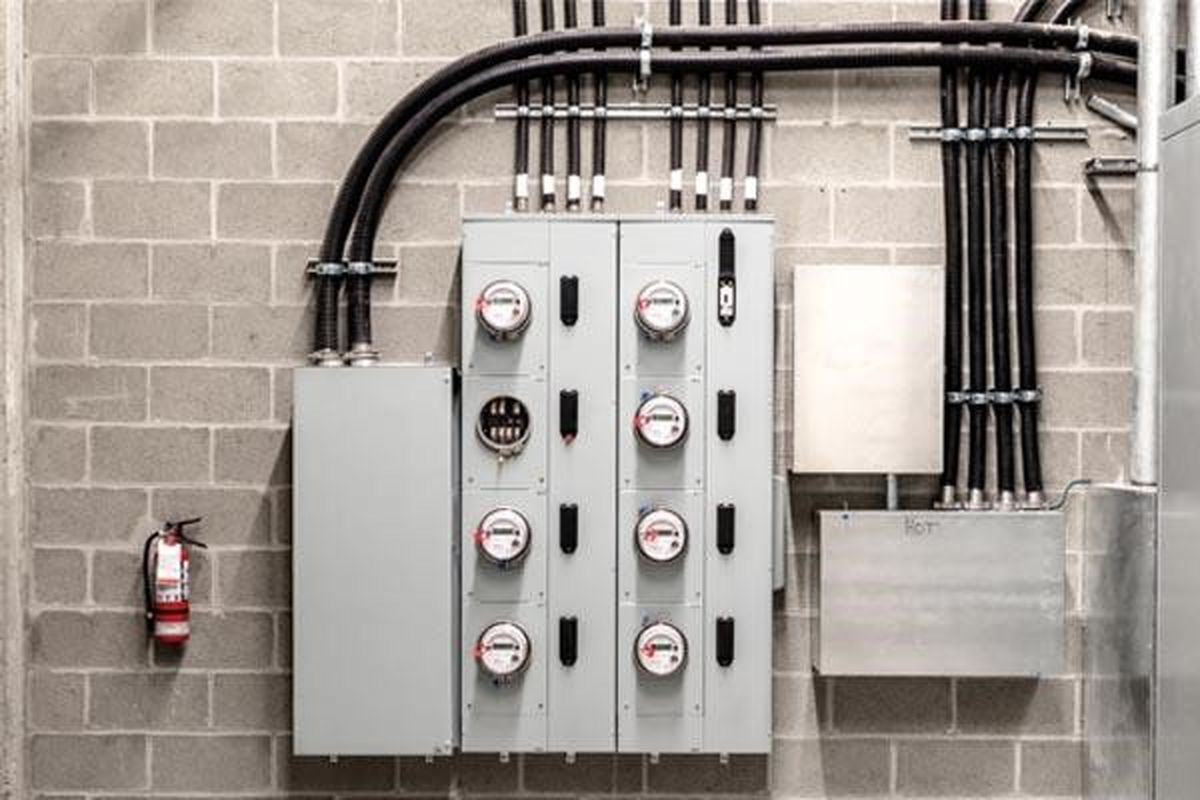

تابلو برق، مجموعه‌ای از تجهیزات الکتریکی است که وظیفه‌ی دریافت، کنترل و توزیع برق را در یک سیستم الکتریکی بر عهده دارد. این جعبه‌های فلزی، شامل کلیدها، فیوزها، کنتاکتورها، رله‌ها، ابزارهای اندازه‌گیری و سایر تجهیزات لازم برای مدیریت جریان الکتریکی هستند.
شما میتوانید در سایت اترس تابلو محصولات و نمونه کار ها را مشاهده کرده و در صورت لزوم با متخصصان ما در تماس باشید.
جدول محتوا
انواع تابلو برق
- تابلو برق اصلی: وظیفه‌ی دریافت برق از شبکه سراسری و توزیع آن به سایر تابلوهای فرعی را بر عهده دارد.
- تابلو برق فرعی: برق را از تابلو برق اصلی دریافت و به مصرف‌کننده‌های نهایی مانند پریزها، لامپ‌ها و موتورها می‌رساند.
- تابلو برق صنعتی: در کارخانجات و تاسیسات صنعتی برای کنترل و مدیریت تجهیزات الکتریکی پیچیده‌تر استفاده می‌شود.
- تابلو برق فشار ضعیف: برای برق با ولتاژ کمتر از ۱۰۰۰ ولت استفاده می‌شود.
- تابلو برق فشار متوسط: برای برق با ولتاژ بین ۱۰۰۰ تا ۳۶۰۰۰ ولت استفاده می‌شود.
کاربردهای تابلو برق
- مسکونی: تامین برق روشنایی، لوازم برقی و سیستم‌های گرمایشی و سرمایشی
- تجاری: تامین برق فروشگاه‌ها، رستوران‌ها، ادارات و مجتمع‌های تجاری
- صنعتی: کنترل و مدیریت تجهیزات الکتریکی در کارخانجات و تاسیسات صنعتی
- کشاورزی: تامین برق چاه‌های آب، سیستم‌های آبیاری و تجهیزات کشاورزی
- معماری: تامین برق سیستم‌های روشنایی، تهویه مطبوع و آسانسور در ساختمان‌ها
مراحل طراحی تابلو برق (مزایای تابلو برق در زندگی امروزی)
جمع آوری اطلاعات
اولین قدم در طراحی تابلو برق، جمع آوری اطلاعات دقیق از سیستم و تجهیزات مرتبط است. این اطلاعات شامل مواردی مانند نوع سیستم (تک فاز یا سه فاز)، ولتاژ و جریان مصرفی هر بخش، تعداد و نوع تجهیزات، شرایط محیطی و الزامات ایمنی و استانداردها می‌شود.
محاسبات و انتخاب تجهیزات
بر اساس اطلاعات جمع آوری شده، محاسبات مربوط به سایز هادی‌ها، انتخاب تجهیزات حفاظتی (مانند فیوز، کلید مینیاتوری و رله)، سیستم ارتینگ و سایر اجزای تابلو برق انجام می‌شود. در این مرحله، باید از استانداردهای معتبر مانند IEC و ملی ایران استفاده شود.
طراحی شماتیک و جانمایی تجهیزات
در این مرحله، با استفاده از نرم افزارهای تخصصی طراحی اتوماسیون، نقشه شماتیک تابلو برق ترسیم می‌شود. جانمایی تجهیزات داخل تابلو، مسیر سیم‌کشی، اتصالات و نحوه عملکرد اجزا به طور کامل مشخص می‌شود.
ساخت و مونتاژ
پس از نهایی شدن نقشه، نوبت به ساخت و مونتاژ تابلو برق می‌رسد. این فرآیند باید با دقت و ظرافت بالا انجام شود تا از ایمنی و عملکرد صحیح تابلو برق اطمینان حاصل شود.
آزمایش و تست
در نهایت، تابلو برق ساخته شده باید به طور کامل آزمایش و تست شود تا از صحت عملکرد تجهیزات و مطابقت با استانداردها اطمینان حاصل شود.
نرم افزارهای طراحی تابلو برق
امروزه نرم افزارهای مختلفی برای طراحی تابلو برق در دسترس هستند که به طراحان در انجام این فرآیند پیچیده کمک می‌کنند. این نرم افزارها امکانات مختلفی مانند ترسیم نقشه شماتیک، جانمایی تجهیزات، شبیه سازی عملکرد، محاسبات و گزارش دهی را ارائه می‌دهند.
مزایای تابلو برق
- ایمنی: تابلو برق با قطع برق در هنگام اضافه بار یا اتصال کوتاه، از تجهیزات الکتریکی و افراد محافظت می‌کند.
- کنترل: امکان کنترل و مدیریت مصرف برق را به صورت جداگانه برای بخش‌های مختلف فراهم می‌کند.
- سازگاری: با توجه به نیازهای مختلف، می‌توان تابلو برق را به طور سفارشی طراحی و اجرا کرد.
- قابلیت اطمینان: تابلو برق‌های باکیفیت، عملکردی پایدار و مطمئن را ارائه می‌دهند.
نکات مهم در انتخاب تابلو برق
- برند و کیفیت: انتخاب برندهای معتبر و شناخته شده در صنعت برق
- ابعاد و ظرفیت: تناسب ابعاد و ظرفیت تابلو برق با نیاز مصرفی
- درجه حفاظت: انتخاب درجه حفاظت مناسب با توجه به محیط نصب
- تجهیزات و قطعات: استفاده از تجهیزات و قطعات باکیفیت و استاندارد
- خدمات پس از فروش: اطمینان از خدمات پس از فروش و گارانتی معتبر
نکات مهم در طراحی تابلو برق
- ایمنی: مهم‌ترین اصل در طراحی تابلو برق، رعایت الزامات ایمنی است. استفاده از تجهیزات با کیفیت، عایق‌بندی مناسب، سیستم ارتینگ اصولی و رعایت فاصله‌های ایمنی از جمله نکات مهم در این زمینه هستند.
- کارایی: تابلو برق باید به گونه‌ای طراحی شود که حداکثر کارایی را داشته باشد. انتخاب تجهیزات مناسب، چیدمان صحیح و تهویه مناسب از جمله عواملی هستند که بر کارایی تابلو برق تاثیر می‌گذارند.
- قابلیت ارتقا: با توجه به احتمال افزایش مصرف یا تغییر در سیستم در آینده، تابلو برق باید به گونه‌ای طراحی شود که قابلیت ارتقا و اضافه کردن تجهیزات جدید را داشته باشد.
- هزینه: انتخاب تجهیزات و روش‌های ساخت مناسب با توجه به بودجه پروژه از دیگر نکات مهم در طراحی تابلو برق است.
کلام آخر
تابلو برق، عنصری ضروری در هر سیستم الکتریکی است که نقشی حیاتی در ایمنی، کنترل و توزیع برق ایفا می‌کند. انتخاب تابلو برق مناسب با توجه به نیاز و شرایط مصرف، می‌تواند راندمان و کارایی سیستم الکتریکی را افزایش دهد و از بروز خطرات و خسارات احتمالی جلوگیری کند.
طراحی تابلو برق فرآیندی پیچیده و تخصصی است که نیازمند دانش و تجربه کافی در زمینه مهندسی برق و تاسیسات برقی است. استفاده از استانداردهای معتبر، نرم افزارهای تخصصی و تجهیزات با کیفیت، ضامن طراحی و ساخت تابلویی ایمن، کارآمد و با طول عمر بالا خواهد بود.
