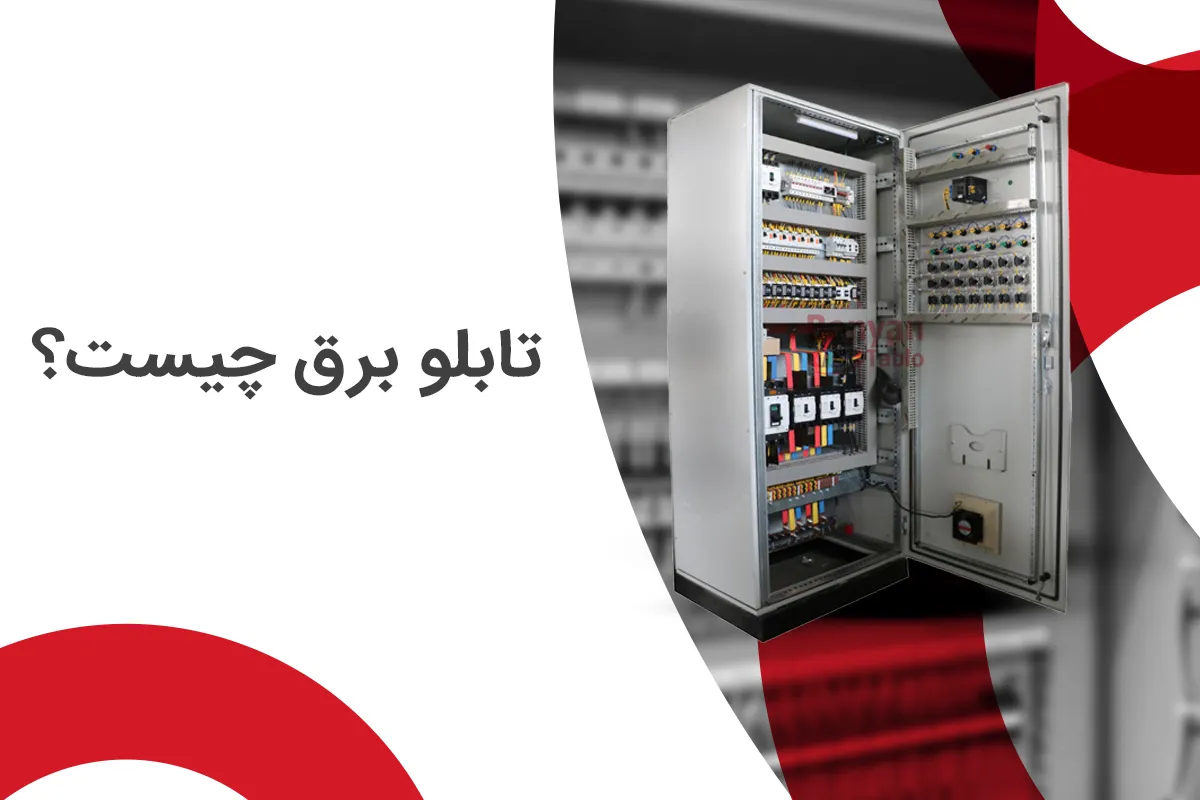

تابلو برق چیست؟ | راهنمای جامع کاربرد، انواع و خرید تابلو برق

تابلو برق محفظه ای است که تمام تجهیزات الکترونیکی مانند کلیدها، فیوزها، رله‌ها، سیم ها و سایر تجهیزات کنترلی و حفاظتی در آن قرار میگیرد. در واقع تابلو برق یک مرکز کنترل برق است. وظیفه اصلی آن توزیع انرژی و توان الکتریکی از منبع اصلی به دستگاه‌های مختلف متصل است.

تابلو برق از اضافه بارهای خطرناک، اتصال کوتاه و آتش سوزی های ناشی از اتصال برق جلوگیری می کند. با استفاده از تجهیزات ایمنی یکپارچه از خسارات مالی و جانی تا حد زیادی جلوگیری می کند.

تابلو برق چگونه کار می‌کند؟

مرحله اول : در ابتدا برق از ژنراتور وارد تابلو برق می‌شود.

مرحله دوم: کلیدهای حفاظتی مثل فیوزها جریان برق را برسی میکنند، در صورت اضافه بار یا اتصال کوتاه برق را قطع میکنند.

مرحله سوم: برق از طریق شینه‌ها (یک نوار فلزی ضخیم است که داخل تابلو برق دارد و برق رو بین کلیدها تقسیم می‌کند.) بین مدارهای مختلف مثل روشنایی، پریزها و دستگاه های صنعتی تقسیم می‌شود.

مرحله چهارم: تجهیزاتی مانند کنتاکتورها و رله ها دستور خاموش یا روشن شدن دستگاه  را اجرا میکنند.

مرحله پنجم: در نهایت برق از طریق کابل ها به تجهیزات و مصرف کننده منتقل می‌شود.

انواع تابلو برق

تابلوهای برق ها را می‌توان از دیدگاه های مختلف برسی کرد.مهم ترین دسته بندی‌ها عبارتند از :

انواع تابلو برق از نظر سطح ولتاژ

این دسته بندی در صنعت برق بسیار رایج است.

• تابلو برق فشار قوی: برای ولتاژهای بیشتر از 36 کیلوولت مناسب است.
• تابلوبرق فشار متوسط: برای ولتاژهای 1 تا 36 کیلوولت مناسب است. در نیروگاه‌ها، پست‌ها و صنایع بزرگ کاربرد دارد.
• تابلو برق فشار ضعیف: برای ولتاژهای تا 1000 ولت مناسب است. رایج ترین نوع تابلو برق ها هستند و بیشتر در ساختمان های مسکونی مورد استفاده قرار میگیرند.



انواع تابلو برق از نظر کاربرد

تابلو برق توزیع :

 انرژی را از ورودی جمع آوری می‌کند و بین خروجی ها توزیع می‌کند. ورودی انرژی،  برق سراسری است و خروجی مدارها و مصرف کننده ها  هستند.

تابلو برق قدرت:

وظیفه انتقال و توزیع برق با جریان و توان بالا را بر عهده دارد. معمولا برای تجهیزات پرمصرف صنعتی مورد استفاده قرار میگیرد.

تابلو برق فرمان:

فرمان روشن، خاموش و تغییر وضعیت تجهیزات الکتریکی را صادر می‌کند.

تابلو برق کنترل:

وظیفه کنترل عملکرد دستگاه‌ها و موتورهای الکترونیکی را دارد به طور مثال برای کنترل تجهیزاتی مانند فن، پمپ و یا موتور به کار می‌رود.

تابلو برق موتور:

برای کنترل، حفاظت و راه‌اندازی چندین موتور الکتریکی در صنایع به کار می‌رود.

تابلو برق بانک خازنی:

برای اصلاح ضریب توان، کاهش مصرف توان راکتیو و جلوگیری از جریمه مصرف برق از آن استفاده می شود.

تابلو برق ATS:

زمان قطع برق شهری، به صورت خودکار، بار را به ژنراتور  یا منبع برق اضطراری وصل میکند.

تابلو برق روشنایی:

مدارهای روشنایی ساختمان یا واحد صنعتی را کنترل، حفاظت و توزیع میکند.

انواع تابلو برق از نظر محل نصب

تابلو برق داخلی :

برای نصب در محیط های سرپوشیده مناسب هستند.

تابلو برق خارجی:

برای نصب در محیط های باز، در برابر باد و باران و گرد وغبار مقاوم هستند.

انواع تابلو برق از نظر ساختار و نوع نصب

تابلو برق ایستاده :

روی زمین نصب می‌شوند و به دلیل فضای داخلی بیشتر برای نصب تجهیزات الکتریکی، رد پروژه های صنعتی و سیستم عای با ظرفیت بالا اجرا میشوند.

تابلو برق دیواری :

روی دیوار نصب می‌شوند و معمولا برای ساختمان های مسکونی و اداری که نیاز به تجهیزات الکتریکی کمتر است استفاده میشوند.

تابلو برق رک :

تجهیزات الکتریکی به صورت ماژولار داخل رک نصب می‌شود که دسترسی، نگهداری و توسعه آن ها ساده تر است.

تابلو برق کشویی :

تجهیزات به صورت کشویی نصب می‌شوند و امکان تعمیر یا تعویض تجهیزات بدون خاموش کردن کل تابلو را فراهم میکند.

تابلو برق ثابت :

تجهیزات به صورت ثابت داخل تابلو نصب شده اند و برای تعمیر یا تعویض آن ها معمولا باید برق تابلو قطع شود.

کاربردهای تابلوی برق

تابلو برق  با استفاده از تجهیزات مختلف، برق را به صورت ایمن به مصرف کننده ها منتقل میکند و از تجهیزات در برابر خطاهای الکتریکی محافظت میکند.

مزایای استفاده از تابلو برق

• افزایش ایمنی سیستم برق: با استفاده از تجهیزات حفاظتی از خطراتی مانند اتصالات کوتاه، اضافه بار و برق گرفتگی جلوگیری میکند.
• توزیع منظم انرژی :برق را به صورت کنترل شده و ایمن بین بخش های مختلف توزیع میکند.
• حفاظت از تجهیزات الکتریکی: از تجهیزات در برابر نوسانات ولتاژ، اضافه بار و یا سایر خطاهای الکتریکی محافظت میکند و عمر مفید تجهیزات را افزایش میدهد.
• کنترل و مدیریت آسان تجهیزات: از آن جایی که امکان کنترل عملکرد تجهیزات را از یک محل فراهم میکند، مدیریت آنها ساده تر میشود.
• تسهیل عیب یابی و تعمیرات: به دلیل کاهش احتمال خرابی و قطع ناخواسته برق، پایداری و عملکرد مطمئن سیستم را بهبود میبخشد.
• امکان توسعه و ارتقای سیستم: در صورت افزایش بار یا اضافه شدن تجهیزات جدید، توسعه سیستم برق با سهولت بیشتری انجام می‌شود.

هنگام خرید تابلو برق به چه نکاتی توجه کنیم؟

انتخاب تابلو برق مناسب تاثیر مستقیمی بر ایمنی، عملکرد و طول عمر تجهیزات الکتریکی دارد.

هنگام خرید، ابتدا باید نوع کاربرد تابلو برق، محل نصب( داخلی یا فضای باز) ، میزان ولتاژ و جریان موردنیاز را مشخص کنید. همچنین کیفیت بدنه و استفاده از تجهیزات باکیفیت از مهم ترین عواملی هستند که باید برسی شوند.

علاوه بر این بهتر است تابلو برق را از شرکت های معتبر تهیه کنید تا از کیفیت ساخت، خدمات پس از فروش و پشتیبانی فنی آن اطمینان داشته باشید.

اگر به دنبال خرید انواع تابلو برق با کیفیت و مشخصات فنی کامل هستید، میتوانید محصولات موجود در فروشگاه اترس را مشاهده کنید ومتناسب با نیاز خود بهترین گزینه را انتخاب کنید.

سخن پایانی

تابلو برق قلب تپنده هر سیستم الکتریکی است و نقش مهمی در توضیع، کنترل و حفاظت از تجهیزات برقی ایفا میکند که انتخاب درست یک تابلو برق میتواند کمک شایانی به ما بکند که میتوانید در بخش محصولات تابلو برق به برسی انواع تابلو برق بپردازید یا اگر سوالی دارید میتوانید با کارشناسان تابلو برق اترس در ارتباط باشید.
