تابلو برق به عنوان قلب تپنده‌ی سیستم‌های الکتریکی در هر صنعت، نقش اساسی در توزیع و کنترل جریان برق ایفا می‌کند. انتخاب درست تابلو برق نه‌تنها به افزایش کارایی تجهیزات کمک می‌کند، بلکه از بروز خطرات احتمالی مانند اتصال کوتاه، اضافه بار یا آتش‌سوزی نیز جلوگیری می‌کند. از آنجا که هر صنعت و کسب و کاری نیازهای الکتریکی متفاوتی دارد، انتخاب تابلو برق باید بر اساس نوع فعالیت، توان مصرفی و شرایط محیطی صورت گیرد. در این مقاله از اترس تابلو نیرو به‌صورت جامع بررسی می‌کنیم که چطور می‌توان تابلو برق مناسب برای صنایع و کسب و کارهای مختلف را انتخاب کرد و چه فاکتورهایی در این تصمیم‌گیری اهمیت دارند.
تابلو برق چیست و چه وظیفه‌ای دارد؟

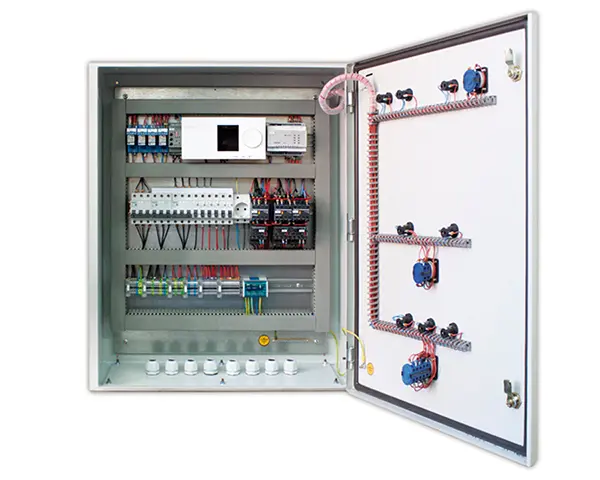

تابلو برق مجموعه‌ای از تجهیزات الکتریکی است که برای کنترل، حفاظت و توزیع جریان برق طراحی شده است. این تابلو شامل اجزایی مانند کلیدهای قطع و وصل (کلیدهای MCCB، MCB و غیره)، فیوزها، کنتاکتورها، رله‌ها و ترمینال‌ها می‌باشد.
هدف اصلی تابلو برق عبارت است از:
- حفاظت از تجهیزات در برابر اضافه بار یا نوسانات برق
- کنترل عملکرد موتور‌ها و دستگاه‌های صنعتی
- توزیع منظم انرژی الکتریکی بین بخش‌های مختلف
- در صنایع مختلف، نوع تابلو برق و طراحی داخلی آن بسته به ولتاژ کاری، شرایط محیطی و نوع مصرف‌کننده‌ها تغییر می‌کند. برای سفارش تابلو برق میتوانید با شماره ۰۹۱۲۰۵۳۳۶۶۵ تماس بگیرد.
انواع تابلو برق از نظر کاربرد صنعتی
پیش از انتخاب تابلو برق، آشنایی با انواع آن ضروری است. در ادامه پرکاربردترین انواع تابلو برق در صنایع معرفی می‌شوند:
تابلو برق توزیع (Distribution Panel)
این نوع تابلو وظیفه‌ی تقسیم برق از منبع اصلی به بخش‌های مختلف کارخانه یا ساختمان را دارد. در صنایع کوچک و متوسط بیشترین استفاده را دارد و معمولاً در ورودی اصلی برق نصب می‌شود.
تابلو برق کنترل موتور (Motor Control Center – MCC)
این تابلوها برای کنترل و راه‌اندازی الکتروموتورهای صنعتی طراحی شده‌اند. در صنایعی مانند پتروشیمی، فولاد، یا خطوط تولید خودکار، تابلو MCC از اهمیت بالایی برخوردار است زیرا باعث کنترل دقیق جریان و سرعت موتور می‌شود.
تابلو برق فرمان (Control Panel)
در فرآیندهایی که نیاز به کنترل اتوماتیک دستگاه‌ها وجود دارد، تابلو فرمان مورد استفاده قرار می‌گیرد. این تابلوها معمولاً شامل PLC و تجهیزات اتوماسیون صنعتی هستند.
تابلو برق فشار ضعیف و فشار متوسط
تابلوهای فشار ضعیف (LV) برای ولتاژ کمتر از ۱۰۰۰ ولت استفاده می‌شوند، در حالی که تابلوهای فشار متوسط (MV) برای ولتاژهای ۱ تا ۳۶ کیلوولت مناسب‌اند. صنایع بزرگ مانند نیروگاه‌ها، پالایشگاه‌ها و کارخانه‌های سیمان معمولاً از تابلو برق فشار متوسط استفاده میکنند.
نکات کلیدی در انتخاب تابلو برق مناسب برای هر صنعت
بررسی نیازهای الکتریکی
اولین گام، محاسبه‌ی دقیق توان مصرفی تجهیزات و نوع بارهای الکتریکی (مقاومتی، القایی یا خازنی) است. برای مثال، در صنایع فولاد که از موتورهای سنگین استفاده می‌شود، تابلو برق باید تحمل جریان لحظه‌ای بالایی داشته باشد. در مقابل، در صنایع غذایی که تجهیزات ظریف‌تری دارند، دقت در کنترل و حفاظت اهمیت بیشتری دارد.
انتخاب جنس بدنه‌ی تابلو
جنس بدنه‌ی تابلو برق معمولاً از ورق فولاد گالوانیزه، استیل ضد زنگ یا فایبرگلاس ساخته می‌شود.
- در محیط‌های مرطوب یا خورنده مانند صنایع دریایی، تابلو استیل یا فایبرگلاس مناسب‌تر است.
- در محیط‌های خشک یا کارگاه‌های سرپوشیده، تابلو فلزی با رنگ الکترواستاتیک گزینه‌ی بهتری است.
درجه حفاظت (IP) تابلو برق
درجه IP (Ingress Protection) میزان مقاومت تابلو در برابر نفوذ گرد و غبار و رطوبت را نشان می‌دهد.
- برای محیط‌های صنعتی با گرد و غبار بالا، تابلو با درجه IP65 توصیه می‌شود.
- برای محیط‌های داخلی و کنترل‌خانه‌ها، IP44 یا IP54 کافی است.
طراحی داخلی و تهویه مناسب
یکی از عوامل مؤثر بر عمر تجهیزات داخل تابلو، مدیریت حرارت است. استفاده از فن، ترموستات و تهویه‌ی مناسب باعث جلوگیری از داغ شدن بیش از حد تابلو می‌شود. در صنایع سنگین که تجهیزات به‌صورت مداوم کار میکنند، این موضوع اهمیت حیاتی دارد.
استانداردهای ایمنی و تاییدیه‌ها
تابلو برق باید مطابق با استانداردهای ملی و بین‌المللی مانند IEC، ISO و VDE ساخته شود. این موضوع به‌ویژه برای شرکت‌هایی که در پروژه‌های صادراتی یا بین‌المللی فعالیت دارند، اهمیت دارد.
قابلیت توسعه و نگهداری
در صنایع پویا که احتمال افزایش مصرف برق در آینده وجود دارد، بهتر است تابلو به‌صورت ماژولار طراحی شود تا بتوان به‌راحتی اجزای جدیدی به آن اضافه کرد. همچنین باید فضای کافی برای تعمیر و تعویض قطعات در نظر گرفته شود.
انتخاب تابلو برق مناسب در صنایع مختلف
صنایع غذایی و دارویی
در این صنایع، بهداشت و ایمنی محیط در اولویت است. بنابراین تابلو برق باید از جنس استیل ضدزنگ باشد و درجه حفاظت بالایی (حداقل IP65) داشته باشد تا از نفوذ رطوبت و مواد شیمیایی جلوگیری شود. همچنین سیستم کنترل دما برای جلوگیری از رشد باکتری‌ها ضروری است.
صنایع فلزی و معدنی
در این محیط‌ها، گرد و غبار و دمای بالا شایع است. بنابراین تابلو برق باید دارای تهویه‌ی مناسب، بدنه‌ی مقاوم و سیستم خنک‌کننده باشد. استفاده از تابلوهای فشار متوسط در این صنایع معمول است.
صنایع نفت، گاز و پتروشیمی
در این صنایع، ایمنی انفجار اهمیت حیاتی دارد. باید از تابلوهای ضد انفجار (Ex-proof) استفاده شود که توانایی تحمل شرایط شدید محیطی و گازهای قابل اشتعال را دارند.
صنایع ساختمانی و کارگاه‌ها
تابلو برق در پروژه‌های ساختمانی معمولاً از نوع توزیع یا موقت است. سادگی نصب، قابلیت جابجایی و حفاظت در برابر گرد و غبار از ویژگی‌های مهم آن‌هاست.
اشتباهات رایج در انتخاب تابلو برق
- بی‌توجهی به ظرفیت واقعی مصرف برق
- انتخاب تابلو بدون در نظر گرفتن شرایط محیطی
- استفاده از قطعات بی‌کیفیت یا غیراستاندارد
- نبود تهویه‌ی مناسب یا سیم‌کشی اصولی
اجتناب از این خطاها نه‌تنها هزینه‌های تعمیر را کاهش می‌دهد بلکه ایمنی سیستم برق را نیز افزایش می‌دهد.
جمع‌بندی
برای انتخاب تابلو برق مناسب باید از نوع تجهیزات، شرایط محیط کار و نیازهای الکتریکی کسب و کار خود اطلاع کافی داشته باشید تا مناسب ترین تابلو برق را برای کسب و کار خود تهیه کنید. اگر به هردلیلی نمیتوانید تابلو برق مناسب را انتخاب کنید جای نگرانی نیست کارشناسان اترس تابلو نیرو به شما کمک میکنند کافیست با آنها تماس بگیرید.
